關醒凡水力模型研究團隊和江蘇航天水力設備有限公司合作研制三種比轉速(ns=314、ns=235、ns=217)水力模型。7月5日召開了初步設計驗收會，關醒凡教授、李彥軍教授和黃從兵總工分別介紹了水力設計，CFD分析和結構設計。長江學者王福軍教授為S的專J組，對模型導葉安放角，導葉和蝸室的匹配，模型泵密封，減輕模型特性曲線小馬鞍形等問題進行了有益的研討，認為按活動導葉進行試驗，試出zui優角度，作為真機導葉安放角，這種思路是合理的。驗收會通過初步設計方案，可以制造和試驗。

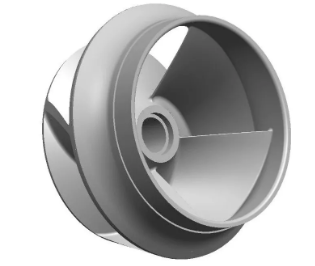

　　ns=217 模型葉輪三維圖

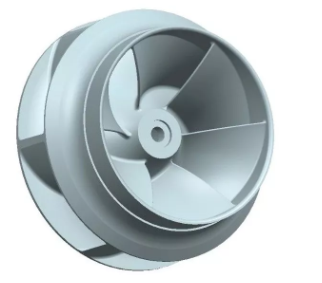

　　ns=235 模型葉輪三維圖

　　ns=314 模型葉輪三維圖

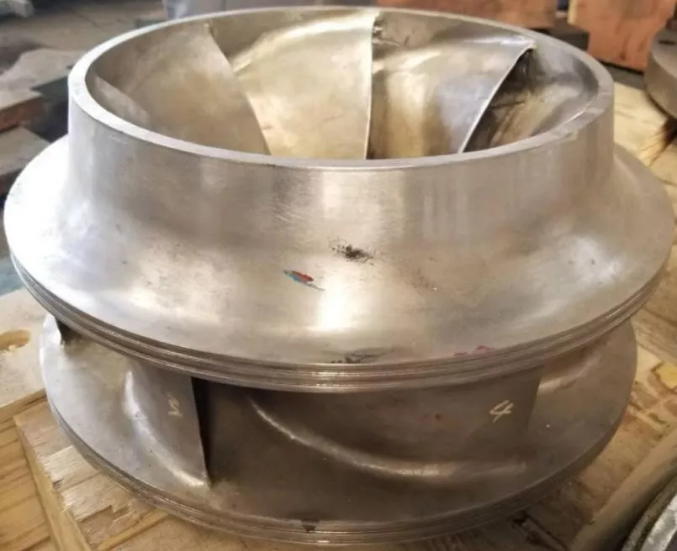

　　2018年，關醒凡教授設計的模型轉輪，在杭州江河出口印度泵的模型試驗中，只換轉輪做了一個活動角度的試驗，試驗結果:流量Q=313.72 l/s，揚程H=25.33m，轉速n=1250r/min，比轉速ns=226，效率η=89.03%(根據IEC換算到基準雷諾數下，η=89.304%;換算到真機η=91.884%。)如去掉活動導葉，針對葉輪設計導葉角度，改進密封結構，進一步提高模型效率是有可能的。
