IHG立式不銹鋼管道離心泵


質量擔保 廠家直銷 七天無理由退換
來源：上海管道離心泵廠 作者：不銹鋼管道泵專家 發布時間：2022-02-28 09:45:07 閱讀次數：
導讀：上海沈泉泵閥制造有限公司為您提供：IHG立式不銹鋼管道離心泵的性能參數表，安裝尺寸圖紙與圖片，如果您對管道離心泵型號、管道離心泵批發報價與選型手冊感興趣，請撥打我公司400免費電話！...
選型報價： 獲取2021年價格
流量范圍：1.1-1450（m3/h）
揚程范圍：7-150（m）
軸封形式：機械密封
泵的類型：離心式
功率范圍：0.75-250（KW）
口徑范圍：15-500（mm）
材質可選：不銹鋼,雙相不銹鋼
連接方式：直連
驅動形式：三相交流電機

　　上海品牌廠家沈泉泵閥生產制造的IHG立式不銹鋼管道離心泵又稱為IHG立式化工離心泵，另有配備防爆電機的IHGB不銹鋼防爆管道離心泵，不銹鋼材質，可根據用戶的具體使用需要，選擇不銹鋼材質有304，316，316L等，另可定做2205等雙相不銹鋼材質，用于供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，普通使用介質溫度不超過-20℃～120℃，其他溫度可咨詢我公司定做加工特殊工況要求用泵。各行業不同工況IHG立式不銹鋼管道離心泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年管道離心泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。

IHG立式不銹鋼管道離心泵

　　該離心泵產品是符合Z新GJ機械部JB/T53058-1999,JB/T6878-2006的標準要求，該產品與原JB/T53058-93所生產的產品對比上具有更高效節能、噪音更低、性能更可靠等優點。在用戶Z關心的機械密封不耐用，容易漏水等問題上本公司通過多年生產經驗總結，在為客戶提供管道離心泵及機械密封選型時會根據客戶介質要求，生產工況，現場反饋等給出Z優解決方案，機械密封可根據各種方案提供各類型配置，型號更是多樣，如109型，120型，113型，還可根據特殊要求提供反沖洗等等。

　　一、IHG立式不銹鋼管道離心泵主要用途:

　　1、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。

　　2、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。ISG型管道泵是此泵系列中的基礎款，根據不同的輸送介質和溫度等方面的選型要求延伸有IRG立式熱水循環管道離心泵、GRG型立式高溫管道泵、IHG立式化工離心泵、YG立式管道離心油泵、IHGB立式防爆不銹鋼管道離心泵、ISGB防爆管道離心泵等型號泵種類

　　3、IRG(GRG)型立式熱水循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。

　　4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

　　二、IHG立式不銹鋼管道離心泵產品簡介:

　　IHG單級單吸立式管道離心泵，采用IH型臥式離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG管道離心泵型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

　　三、IHG立式不銹鋼管道離心泵產品特點:

　　1、水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，水泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了水泵的運行平穩，振動小、噪音低。

　　3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

　　4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　6、可根據管路布置的要求采用泵的豎式和橫式安裝。

　　四、IHG立式不銹鋼管道離心泵工作條件:

　　1、吸入壓力≤1.0MPa，或泵系統Z高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

　　2、環境溫度<40℃，相對濕度<95%。

　　3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。

　　注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠J采用耐磨式機械密封。

　　五、IHG立式管道泵安裝說明

　　1.安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。

　　2.為了維修方便和使用安全，在洋的進出口管路上各安裝一只調節閽及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，增長水泵的使用壽命。

　　3.泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，周時不得有漏水、漏氣現象。

　　4.安裝后撥動泵軸，葉輪不應有磨擦聲或卡死現象，否則應將泵拆開檢查原因。

　　5.泵的安裝方式分為硬性聯接和柔性聯接兩種。

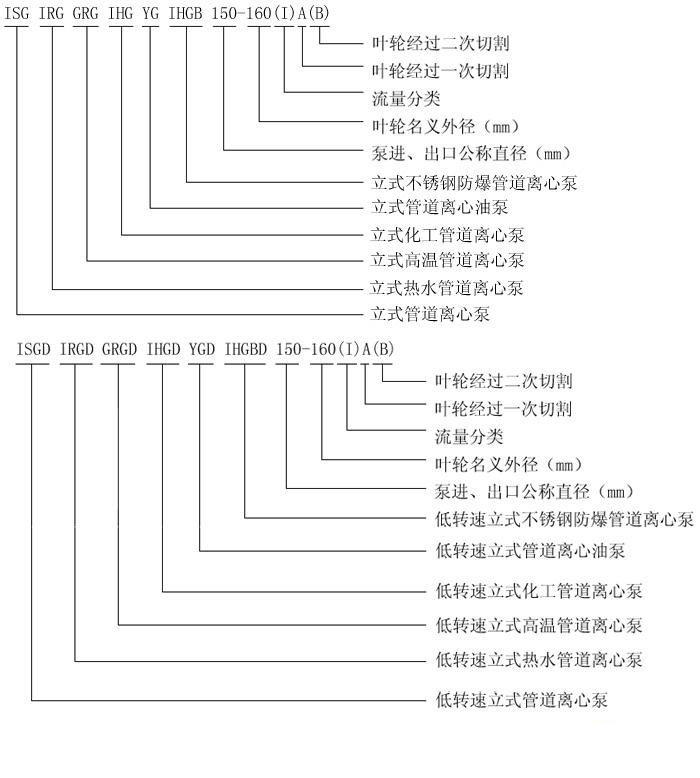

　　五、IHG立式不銹鋼管道離心泵型號意義

IHG立式不銹鋼管道泵型號意義

         六、IHG立式不銹鋼管道離心泵性能參數表

IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG15-80 1.5 8 0.18 2900 34 2.3
IHG20-110 2.5 15 0.37 2900 34 2.3
IHG20-160 2.5 32 1.1 2900 25 2.3
IHG25-110 4 15 0.55 2900 42 2.3
IHG25-125 4 20 0.75 2900 36 2.3
IHG25-125A 3.6 16 0.55 2900 35 2.3
IHG25-160 4 32 1.5 2900 32 2.3
IHG25-160A 3.7 28 1.1 2900 31 2.3
IHG32-100 4.5 12.5 0.55 2900 56 2.3
IHG32-100(I) 6.3 12.5 1.1 2900 54 2
IHG32-125 4.5 20 0.75 2900 45 2.3
IHG32-125(I) 6.3 20 1.1 2900 43 2.3
IHG32-125(I)A 4 16 0.55 2900 43 2.3
IHG32-160 4.5 32 1.1 2900 44 2.3
IHG32-160A 4.5 25 1.1 2900 42 2.3
IHG32-160(I) 6.3 32 2.2 2900 42 2.3
IHG32-200 4.5 50 3 2900 45 2.3
IHG32-200A 4 40 2.2 2900 40 2.3
IHG32-200(I) 6.3 50 4 2900 33 2
IHG40-100 6.3 12.5 0.55 2900 54 2.3
IHG40-100A 5.6 10 0.37 2900 52 2.3
IHG40-125 6.3 20 1.1 2900 46 2.3
IHG40-125A 5.6 16 0.75 2900 45 2.3
IHG40-160 6.3 32 2.2 2900 40 2.3
IHG40-160A 5.9 28 1.5 2900 39 2.3
IHG40-160B 5.2 24 1.1 2900 38 2.3
IHG40-200 6.3 50 4 2900 33 2.3
IHG40-200A 5.9 44 3 2900 31 2.3
IHG40-200B 5.5 38 2.2 2900 29 2.3
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG40-250 6.3 80 7.5 2900 28 2.3
IHG40-250A 5.9 70 5.5 2900 28 2.3
IHG40-250B 5.5 60 4 2900 27 2.3
IHG40-100(I) 12.5 12.5 1.1 2900 62 2.3
IHG40-125(I) 12.5 20 1.5 2900 60 2.3
IHG40-125(I)A 11.2 17.2 1.1 2900 58 2.3
IHG40-160(I) 12.5 32 3 2900 52 2.3
IHG40-160(I)A 11.7 28 2.2 2900 51 2.3
IHG40-160(I)B 10.5 22.5 1.5 2900 50 2.3
IHG40-200(I) 12.5 50 5.5 2900 46 2.3
IHG40-200(I)A 11.7 40 4 2900 45 2.3
IHG40-200(I)B 10.5 35 3 2900 44 2.3
IHG40-250(I) 12.5 80 11 2900 38 2.3
IHG40-250(I)A 11.7 70 7.5 2900 38 2.3
IHG40-250(I)B 10.8 60 7.5 2900 37 2.3
IHG50-100 12.5 12.5 1.1 2900 62 2.3
IHG50-125 12.5 20 1.5 2900 58 2.3
IHG18598 11.2 17.2 1.1 2900 57 2.3
IHG50-160 12.5 32 3 2900 52 2.3
IHG50-160A 11.7 28 2.2 2900 51 2.3
IHG50-160B 10.5 22.5 1.5 2900 50 2.3
IHG50-200 12.5 50 5.5 2900 46 2.3
IHG50-200A 11.7 44.5 4 2900 45 2.3
IHG50-200B 10.5 35 3 2900 44 2.3
IHG50-250 12.5 80 11 2900 38 2.3
IHG50-250A 11.7 70 7.5 2900 38 2.3
IHG50-250B 10.8 60 7.5 2900 37 2.3
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG50-100(I) 25 12.5 1.5 2900 69 2.5
IHG50-100(I)A 22.4 10 1.1 2900 67 2.5
IHG50-125(I) 25 20 3 2900 68 2.5
IHG50-125(I)A 22.4 16 2.2 2900 66 2.5
IHG50-160(I) 25 32 4 2900 63 2.5
IHG50-160(I)A 23.4 28 4 2900 62 2.5
IHG50-160(I)B 21.6 24 3 2900 58 2.5
IHG50-200(I) 25 50 7.5 2900 58 2.5
IHG50-200(I)A 23.4 44 7.5 2900 57 2.5
IHG50-200(I)B 21.6 37 5.5 2900 55 2.5
IHG50-250(I) 25 80 15 2900 50 2.5
IHG50-250(I)A 23.4 70 11 2900 50 2.5
IHG50-250(I)B 21.6 60 11 2900 49 2.5
IHG50-315(I) 25 125 30 2900 40 2.5
IHG50-315(I)A 23.4 110 22 2900 40 2.5
IHG50-315(I)B 21.6 93 18.5 2900 39 2.5
IHG65-100 25 12.5 1.5 2900 69 2.5
IHG65-100A 22.4 10 1.1 2900 67 2.5
IHG65-125 25 20 3 2900 68 2.5
IHG65-125A 22.4 16 2.2 2900 66 2.5
IHG65-160 25 32 4 2900 63 2.5
IHG65-160A 23.4 28 4 2900 62 2.5
IHG65-160B 21.6 24 3 2900 58 2.5
IHG65-200 25 50 7.5 2900 58 2.5
IHG65-200A 23.4 44 7.5 2900 57 2.5
IHG65-200B 21.6 37 5.5 2900 55 2.5
IHG65-250 25 80 15 2900 50 2.5
IHG65-250A 23.4 70 11 2900 50 2.5
IHG65-250B 21.6 60 11 2900 49 2.5
IHG65-315 25 125 30 2900 40 2.5
IHG65-315A 23.4 110 22 2900 40 2.5
IHG65-315B 21.6 93 18.5 2900 39 2.5
IHG65-100(I) 50 12.5 3 2900 73 3
IHG65-100(I)A 44.8 10 2.2 2900 72 3
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG65-125(I) 50 20 5.5 2900 72.5 3
IHG65-125(I)A 44.8 16 4 2900 71 3
IHG65-160(I) 50 32 7.5 2900 71 3
IHG65-160(I)A 46.8 28 7.5 2900 70 3
IHG65-160(I)B 43.2 24 5.5 2900 69 3
IHG65-200(I) 50 50 15 2900 67 3
IHG65-200(I)A 46.8 44 11 2900 66 3
IHG65-200(I)B 43 37 7.5 2900 65 3
IHG65-250(I) 50 80 22 2900 59 3
IHG65-250(I)A 46.8 70 18.5 2900 59 3
IHG65-250(I)B 43 60 15 2900 58 3
IHG65-315(I) 50 125 37 2900 54 3
IHG65-315(I)A 45.8 105 30 2900 54 3
IHG65-315(I)B 43 93 30 2900 53 3
IHG80-100 50 12.5 3 2900 73 3
IHG80-100A 44.8 10 2.2 2900 72 3
IHG80-125 50 20 5.5 2900 72.5 3
IHG80-125A 44.8 16 4 2900 71 3
IHG80-160 50 32 7.5 2900 71 3
IHG80-160A 46.8 28 7.5 2900 70 3
IHG80-160B 43.2 24 5.5 2900 69 3
IHG80-200 50 50 15 2900 67 3
IHG80-200A 46.8 44 11 2900 66 3
IHG80-200B 43 37 7.5 2900 65 3
IHG80-250 50 80 22 2900 59 3
IHG80-250A 46.8 70 18.5 2900 59 3
IHG80-250B 43 60 15 2900 58 3
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG80-315 50 125 37 2900 54 3
IHG80-315A 45.8 105 30 2900 54 3
IHG80-315B 43 93 30 2900 53 3
IHG80-315C 41 85 22 2900 51 3
IHG80-350 50 150 55 2900 66 3
IHG80-350A 44 142 45 2900 65 3
IHG80-350B 40 135 37 2900 63 3
IHG80-100(I) 100 12.5 5.5 2900 76 4.5
IHG80-100(I)A 89 10 4 2900 74 4.5
IHG80-125(I) 100 20 11 2900 76 4.5
IHG80-125(I)A 89 16 7.5 2900 74 4.5
IHG80-160(I) 100 32 15 2900 76 4.5
IHG80-160(I)A 93.5 28 11 2900 74 4.5
IHG80-160(I)B 86.4 24 11 2900 72 4.5
IHG80-200(I) 100 50 22 2900 74 4
IHG80-200(I)A 93.5 44 18.5 2900 73 4
IHG80-200(I)B 86.4 37 15 2900 71 4
IHG80-250(I) 100 80 37 2900 69 >4.0
IHG80-250(I)A 93.5 70 30 2900 68 4
IHG80-250(I)B 86.4 60 30 2900 66 4
IHG80-315(I) 100 125 75 2900 66 4
IHG80-315(I)A 93.5 110 55 2900 66 4
IHG80-315(I)B 86.4 93 45 2900 65 4
IHG80-315(I)C 82 85 37 2900 63 4
IHG100-100 100 12.5 5.5 2900 76 4.5
IHG100-100A 89 10 4 2900 74 4.5
IHG100-125 100 20 11 2900 76 4.5
IHG100-125A 89 16 7.5 2900 74 4.5
IHG100-160 100 32 15 2900 76 4.5
IHG100-160A 93.5 28 11 2900 74 4.5
IHG100-160B 86.4 24 11 2900 72 4.5
IHG100-200 100 50 22 2900 74 4
IHG100-200A 93.5 44 18.5 2900 73 4
IHG100-200B 86.4 37 15 2900 71 4
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG100-250 100 80 37 2900 69 4
IHG100-250A 93.5 70 30 2900 68 4
IHG100-250B 86.4 60 30 2900 66 4
IHG100-315 100 125 75 2900 66 4
IHG100-315A 93.5 110 55 2900 66 4
IHG100-315B 86.4 93 45 2900 65 4
IHG100-100(I) 160 12.5 11 2900 73 4.5
IHG100-125(I) 160 20 15 2900 74 4.5
IHG100-125(I)A 143 16 11 2900 72 4.5
IHG100-160(I) 160 32 22 2900 79 5.6
IHG100-160(I)A 150 28 18.5 2900 76 5
IHG100-200(I) 160 50 37 2900 79 5.2
IHG100-200(I)A 150 45 30 2900 74 4.5
IHG100-200(I)B 138 40 22 2900 72 4.5
IHG100-250(I) 160 80 55 2900 77 4.8
IHG100-250(I)A 140 70 45 2900 72 4.5
IHG100-250(I)B 100 65 37 2900 70 4.5
IHG100-350 100 150 90 2900 57 4
IHG100-350A 87 142 75 2900 75 4
IHG100-350B 82 135 55 2900 75 4
IHG125-100 160 12.5 11 2900 82 4
IHG125-100A 143 10 7.5 2900 77 4
IHG125-125 160 20 15 2900 80 4
IHG125-125A 143 16 11 2900 77 4
IHG125-160 200 32 30 2900 78 4
IHG125-160A 187 28 22 2900 76 4
IHG125-160B 180 24.5 18.5 2900 73 4
IHG125-200 200 50 45 2900 77 5.5
IHG125-200A 187 44 37 2900 76 5.5
IHG125-200B 172 37 30 2900 75 5.5
IHG125-250 200 80 75 2900 75 5
IHG125-250A 187 70 55 2900 74 5.5
IHG125-250B 172 60 45 2900 73 5.5
IHG125-315 200 125 110 2900 70 5
IHG125-315A 187 110 90 2900 70 5
IHG125-315B 172 93 75 2900 69 5
IHG125-315C 160 78 55 2900 67 5
IHG立式不銹鋼管道離心泵 管道離心泵流量 立式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
IHG150-125 160 20 11 2900 76 4
IHG150-125A 150 16 7.5 2900 77 4
IHG150-160 160 32 22 2900 75 4
IHG150-160A 150 28 18.5 2900 76 4
IHG150-160B 140 24 15 2900 73 4
IHG150-200 160 50 37 2900 77 5.5
IHG150-200A 150 44 30 2900 76 5.5
IHG150-200B 140 38 22 2900 75 5.5
IHG150-250 200 80 75 2900 75 5
IHG150-250A 187 70 55 2900 74 5.5
IHG150-250B 172 60 45 2900 73 5.5
IHG150-315 200 125 110 2900 70 5
IHG150-315A 187 110 90 2900 70 5
IHG150-315B 172 93 75 2900 69 5

　　七、IHG系列立式管道離心泵(曲線圖譜)

IHG系列立式管道離心泵（曲線圖譜）

　　八、IHG立式管道離心泵安裝尺寸

IHG立式管道離心泵安裝尺寸圖
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 　 D1 n-d 規格 H1
IHG20-110 260 230 405 80×110 55 50×80 4-Φ12 G3/4 / / SD41-0.5 75
IHG20-160 300 230 420 90×130 65 60×100 4-Φ14 G3/4 / / SD41×0.5 85
IHG25-110 260 230 415 80×110 60 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 80
IHG25-125 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
IHG25-125A 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
IHG25-160 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
IHG25-160A 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
IHG32-100 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-125 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-125A 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-160 320 270 505 100×150 85 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 105
IHG32-160A 320 270 415 90×130 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
IHG32-160(I) 320 270 505 100×150 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
IHG32-200 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
IHG32-200A 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG32-200(I) 340 330 560 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
IHG40-100 260 230 445 120×170 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-100A 260 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-125 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-125A 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-160 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-160A 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-160B 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-200 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200A 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200B 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250A 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250B 400 405 565 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-100(I) 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG40-100(I)A 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-125(I) 300 240 465 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-125(I)A 300 240 450 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-160(I) 340 300 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-160(I)A 340 300 515 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-160(I)B 340 300 490 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I) 360 350 635 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I)A 360 350 570 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I)B 360 350 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250(I) 450 430 780 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)A 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)B 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)C 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG50-100 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-100A 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG50-125 300 240 465 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-125A 300 240 450 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-160 320 300 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-160A 320 300 515 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-160B 320 300 490 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200 360 350 635 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200A 360 350 570 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200B 360 350 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-250 440 430 780 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250A 440 430 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250B 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250C 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-100(I) 320 235 475 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
IHG50-100(I)A 320 235 460 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
IHG50-125(I) 340 280 550 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG50-125(I)A 340 280 515 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
IHG50-160(I) 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-160(I)A 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-160(I)B 360 305 550 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-200(I) 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-200(I)A 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-200(I)B 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-250(I) 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-250(I)A 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-250(I)B 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I) 550 510 920 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)A 550 470 855 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)B 550 435 830 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)C 550 435 785 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG65-100 320 235 475 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG65-100A 320 235 460 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-125 340 280 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-125A 340 280 515 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160A 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160B 360 305 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-200 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-200A 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-200B 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-250 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-250A 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-250B 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315 550 510 920 190×280 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315A 550 470 855 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315B 550 435 830 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG65-315C 550 435 785 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-100(I) 400 285 570 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-100(I)A 400 245 530 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-125(I) 400 360 660 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-125(I)A 400 315 595 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-160(I) 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-160(I)A 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-160(I)B 400 315 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-200(I) 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-200(I)A 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-200(I)B 450 430 665 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-250(I) 480 465 870 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
IHG65-250(I)A 480 430 850 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
IHG65-250(I)B 480 430 805 160×220 120 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I) 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG65-315(I)A 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I)B 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I)C 580 470 885 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG80-100 400 285 570 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-100A 400 245 535 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-125 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-125A 400 315 595 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-160 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-160A 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-160B 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-200 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-200A 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-200B 430 360 665 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-250 480 465 870 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-250A 480 430 850 160×220 120 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG80-250B 480 430 805 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315A 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315B 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315C 580 470 885 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-100(I) 460 360 675 160×220 140 150×220 4-Φ18 200 160 8-Φ18 SD61-0.5 160
IHG80-100(I)A 460 360 615 160×220 140 120×180 4-Φ18 200 160 8-Φ18 SD61-0.5 160
IHG80-125(I) 450 430 805 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
IHG80-125(I)A 450 350 675 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
IHG80-160(I) 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-160(I)A 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-160(I)B 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-200(I) 480 475 880 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
IHG80-200(I)A 480 430 860 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
IHG80-200(I)B 480 430 815 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG80-250(I) 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-250(I)A 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-250(I)B 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-315(I) 640 700 1235 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)A 640 640 1165 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)B 640 580 1080 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)C 640 520 1040 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG100-100 460 360 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
IHG100-100A 460 315 610 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
IHG100-125 440 430 805 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-125A 440 350 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-160 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-160A 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-160B 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-200 480 475 880 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 24
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG100-200A 480 430 860 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-200B 480 430 815 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-250 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250A 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250B 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-315 640 700 1235 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315A 640 640 1165 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315B 640 580 1080 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315C 640 520 1045 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-100(I) 500 415 802 160×220 140 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-125(I) 500 300 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-125(I)A 500 280 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-160(I) 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
IHG100-160(I)A 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
IHG100-200(I) 540 365 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG100-200(I)A 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
IHG100-200(I)B 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
IHG100-250(I) 600 435 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250(I)A 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250(I)B 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG125-100 520 430 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
IHG125-100A 520 360 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
IHG125-125 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
IHG125-125A 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
IHG125-160 520 460 920 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-160A 520 430 890 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-160B 520 430 850 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-200 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
IHG125-200A 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
IHG125-200B 570 460 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG125-250 680 660 1180 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-250A 680 570 1080 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-250B 680 510 1050 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-315 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-2 300
IHG125-315A 680 685 1300 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG125-315B 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG125-315C 680 660 1230 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG150-125 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-125A 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160A 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160B 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-200 680 435 930 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
IHG150-200A 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
IHG150-200B 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG150-250 700 475 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-250A 700 475 940 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-250B 700 445 895 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-315 760 530 1075 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-315A 760 505 1000 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-315B 760 505 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-400 800 595 1120 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD2 330
IHG150-400A 800 595 1095 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
IHG150-400B 800 560 1075 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
IHG150-400C 800 535 1000 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 330
IHG150-250(I) 700 700 1280 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG150-250(I)A 700 640 1200 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG150-250(I)B 700 585 1115 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG200-200 680 435 930 300×370 200 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 300
IHG200-200A 680 435 885 300×370 200 250×320  4-Φ22 340 295 12-Φ22 JGD2-3 300
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG200-250 750 475 960 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-250A 750 475 940 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-250B 750 445 895 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-315 800 530 1075 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-315A 800 505 1000 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-315B 800 505 960 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-400 860 595 1120 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400A 860 595 1095 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400B 860 560 1075 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400C 860 535 1000 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-200(I) 810 525 1030 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
IHG200-200(I)A 810 525 970 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
IHG200-250(I) 830 530 1110 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
IHG200-250(I)A 830 510 1035 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
IHG200-250(I)B 830 510 995 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
管道離心泵型號 IHG管道泵外形尺寸 IHGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
IHG200-315(I) 860 645 1265 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-315(I)A 860 625 1180 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-315(I)B 860 625 1145 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-400(I) 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)A 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)B 880 635 1270 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)C 880 600 1185 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG250-250 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-250A 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315A 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315B 1110 640 1350 350×400 265 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-400 1200 900 1740 400×500 265 330×430 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG350-315 1300 680 1400 500×450 360 430×380 4-Φ22 520 470 16-Φ26 JGD4-2 568

       九、IHG立式不銹鋼管道離心泵結構實物圖：

IHG不銹鋼管道離心泵實物分解圖

　　備注：以上參數選型表只是IHG立式管道泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的管道離心泵型號產品。在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于IHG立式不銹鋼管道泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題，請您致電我公司24小時熱線400-6656-887，我們將竭誠為您提供優質的服務。

　　相關產品推薦：IHGB不銹鋼防爆管道離心泵 ISG立式管道離心泵 ISGB防爆管道離心泵

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞 更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
本文標題：IHG立式不銹鋼管道離心泵本文地址：http://www.shuake100.cn/ISG/369.html

全國統一服務熱線：400-6656-887

地址：上海市嘉定區綠色經濟工業園

郵箱：sales@sqmade.com

上海沈泉泵閥制造有限公司供應IHG立式不銹鋼管道離心泵選型，型號及價格在這一站購買齊全 地址：上海市嘉定區綠色經濟工業園 備案號： 滬ICP備10008193號-4

新巴尔虎右旗| 禄劝| 磐石市| 裕民县| 遂宁市| 大洼县| 湘潭县| 忻城县| 呼伦贝尔市| 宣恩县| 镇康县| 册亨县| 普陀区| 博白县| 凤台县| 苍山县| 桑日县| 崇礼县| 北安市| 金门县| 南乐县| 邢台市| 巍山| 湘乡市| 炉霍县| 博爱县| 扶绥县| 天柱县| 奉贤区| 安国市| 高雄县| 济南市| 阿荣旗| 永年县| 延津县| 海兴县| 乌拉特中旗| 南江县| 宁强县| 鄱阳县| 上犹县|
