ISW型臥式管道離心泵性能參數選型表及結構圖精選


字數：13427字 來源：上海管道離心泵廠 作者：管道泵選型助手 發布時間：2022-01-24 21:54:40 閱讀次數：
導讀：ISW型臥式管道離心泵性能參數選型表及結構圖 臥式管道離心泵，是在吸收G內外同類產品先進技術的基礎上，臥式管道離心泵采用G內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵。該泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。 今天上海沈泉管道離心泵廠家就為大家簡單的來講解一下它的規格型號參數以及它的結構圖，好讓...

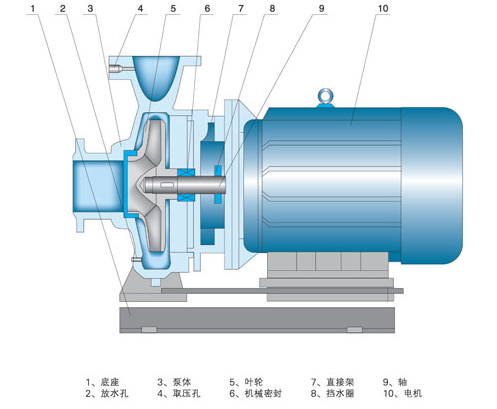

　　ISW型臥式管道離心泵性能參數選型表及結構圖

ISW型臥式管道離心泵

　　臥式管道離心泵，是在吸收G內外同類產品先進技術的基礎上，臥式管道離心泵采用G內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵。該泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

　　今天上海沈泉管道離心泵廠家就為大家簡單的來講解一下它的規格型號參數以及它的結構圖，好讓大家能夠更加的了解這么一款優秀的離心泵。下面就請大家跟著小編一起來看看吧。

　　一、ISW型臥式管道離心泵性能參數選型表：


ISW臥式管道離心泵型號 管道離心泵流量 臥式管道泵揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
15-80 1.5 8 0.18 2900 34 2.3
20-110 2.5 15 0.37 2900 34 2.3
20-160 2.5 32 1.1 2900 25 2.3
25-110 4 15 0.55 2900 42 2.3
25-125 4 20 0.75 2900 36 2.3
25-125A 3.6 16 0.55 2900 35 2.3
25-160 4 32 1.5 2900 32 2.3
25-160A 3.7 28 1.1 2900 31 2.3
32-100 4.5 12.5 0.55 2900 56 2.3
32-100(I) 6.3 12.5 1.1 2900 54 2
32-125 4.5 20 0.75 2900 45 2.3
32-125(I) 6.3 20 1.1 2900 43 2.3
32-125(I)A 4 16 0.55 2900 43 2.3
32-160 4.5 32 1.1 2900 44 2.3
32-160A 4.5 25 1.1 2900 42 2.3
32-160(I) 6.3 32 2.2 2900 42 2.3
32-200 4.5 50 3 2900 45 2.3
32-200A 4 40 2.2 2900 40 2.3
32-200(I) 6.3 50 4 2900 33 2
40-100 6.3 12.5 0.55 2900 54 2.3
40-100A 5.6 10 0.37 2900 52 2.3
40-125 6.3 20 1.1 2900 46 2.3
40-125A 5.6 16 0.75 2900 45 2.3
40-160 6.3 32 2.2 2900 40 2.3
40-160A 5.9 28 1.5 2900 39 2.3
40-160B 5.2 24 1.1 2900 38 2.3
40-200 6.3 50 4 2900 33 2.3
40-200A 5.9 44 3 2900 31 2.3
40-200B 5.5 38 2.2 2900 29 2.3
40-250 6.3 80 7.5 2900 28 2.3
40-250A 5.9 70 5.5 2900 28 2.3
40-250B 5.5 60 4 2900 27 2.3
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
40-100(I) 12.5 12.5 1.1 2900 62 2.3
40-125(I) 12.5 20 1.5 2900 60 2.3
40-125(I)A 11.2 17.2 1.1 2900 58 2.3
40-160(I) 12.5 32 3 2900 52 2.3
40-160(I)A 11.7 28 2.2 2900 51 2.3
40-160(I)B 10.5 22.5 1.5 2900 50 2.3
40-200(I) 12.5 50 5.5 2900 46 2.3
40-200(I)A 11.7 40 4 2900 45 2.3
40-200(I)B 10.5 35 3 2900 44 2.3
40-250(I) 12.5 80 11 2900 38 2.3
40-250(I)A 11.7 70 7.5 2900 38 2.3
40-250(I)B 10.8 60 7.5 2900 37 2.3
50-100 12.5 12.5 1.1 2900 62 2.3
50-125 12.5 20 1.5 2900 58 2.3
50-125A 11.2 17.2 1.1 2900 57 2.3
50-160 12.5 32 3 2900 52 2.3
50-160A 11.7 28 2.2 2900 51 2.3
50-160B 10.5 22.5 1.5 2900 50 2.3
50-200 12.5 50 5.5 2900 46 2.3
50-200A 11.7 44.5 4 2900 45 2.3
50-200B 10.5 35 3 2900 44 2.3
50-250 12.5 80 11 2900 38 2.3
50-250A 11.7 70 7.5 2900 38 2.3
50-250B 10.8 60 7.5 2900 37 2.3
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
50-100(I) 25 12.5 1.5 2900 69 2.5
50-100(I)A 22.4 10 1.1 2900 67 2.5
50-125(I) 25 20 3 2900 68 2.5
50-125(I)A 22.4 16 2.2 2900 66 2.5
50-160(I) 25 32 4 2900 63 2.5
50-160(I)A 23.4 28 4 2900 62 2.5
50-160(I)B 21.6 24 3 2900 58 2.5
50-200(I) 25 50 7.5 2900 58 2.5
50-200(I)A 23.4 44 7.5 2900 57 2.5
50-200(I)B 21.6 37 5.5 2900 55 2.5
50-250(I) 25 80 15 2900 50 2.5
50-250(I)A 23.4 70 11 2900 50 2.5
50-250(I)B 21.6 60 11 2900 49 2.5
50-315(I) 25 125 30 2900 40 2.5
50-315(I)A 23.4 110 22 2900 40 2.5
50-315(I)B 21.6 93 18.5 2900 39 2.5
65-100 25 12.5 1.5 2900 69 2.5
65-100A 22.4 10 1.1 2900 67 2.5
65-125 25 20 3 2900 68 2.5
65-125A 22.4 16 2.2 2900 66 2.5
65-160 25 32 4 2900 63 2.5
65-160A 23.4 28 4 2900 62 2.5
65-160B 21.6 24 3 2900 58 2.5
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
65-200 25 50 7.5 2900 58 2.5
65-200A 23.4 44 7.5 2900 57 2.5
65-200B 21.6 37 5.5 2900 55 2.5
65-250 25 80 15 2900 50 2.5
65-250A 23.4 70 11 2900 50 2.5
65-250B 21.6 60 11 2900 49 2.5
65-315 25 125 30 2900 40 2.5
65-315A 23.4 110 22 2900 40 2.5
65-315B 21.6 93 18.5 2900 39 2.5
65-100(I) 50 12.5 3 2900 73 3
65-100(I)A 44.8 10 2.2 2900 72 3
65-125(I) 50 20 5.5 2900 72.5 3
65-125(I)A 44.8 16 4 2900 71 3
65-160(I) 50 32 7.5 2900 71 3
65-160(I)A 46.8 28 7.5 2900 70 3
65-160(I)B 43.2 24 5.5 2900 69 3
65-200(I) 50 50 15 2900 67 3
65-200(I)A 46.8 44 11 2900 66 3
65-200(I)B 43 37 7.5 2900 65 3
65-250(I) 50 80 22 2900 59 3
65-250(I)A 46.8 70 18.5 2900 59 3
65-250(I)B 43 60 15 2900 58 3
65-315(I) 50 125 37 2900 54 3
65-315(I)A 45.8 105 30 2900 54 3
65-315(I)B 43 93 30 2900 53 3
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
80-100 50 12.5 3 2900 73 3
80-100A 44.8 10 2.2 2900 72 3
80-125 50 20 5.5 2900 72.5 3
80-125A 44.8 16 4 2900 71 3
80-160 50 32 7.5 2900 71 3
80-160A 46.8 28 7.5 2900 70 3
80-160B 43.2 24 5.5 2900 69 3
80-200 50 50 15 2900 67 3
80-200A 46.8 44 11 2900 66 3
80-200B 43 37 7.5 2900 65 3
80-250 50 80 22 2900 59 3
80-250A 46.8 70 18.5 2900 59 3
80-250B 43 60 15 2900 58 3
80-315 50 125 37 2900 54 3
80-315A 45.8 105 30 2900 54 3
80-315B 43 93 30 2900 53 3
80-315C 41 85 22 2900 51 3
80-350 50 150 55 2900 66 3
80-350A 44 142 45 2900 65 3
80-350B 40 135 37 2900 63 3
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
80-100(I) 100 12.5 5.5 2900 76 4.5
80-100(I)A 89 10 4 2900 74 4.5
80-125(I) 100 20 11 2900 76 4.5
80-125(I)A 89 16 7.5 2900 74 4.5
80-160(I) 100 32 15 2900 76 4.5
80-160(I)A 93.5 28 11 2900 74 4.5
80-160(I)B 86.4 24 11 2900 72 4.5
80-200(I) 100 50 22 2900 74 4
80-200(I)A 93.5 44 18.5 2900 73 4
80-200(I)B 86.4 37 15 2900 71 4
80-250(I) 100 80 37 2900 69 >4.0
80-250(I)A 93.5 70 30 2900 68 4
80-250(I)B 86.4 60 30 2900 66 4
80-315(I) 100 125 75 2900 66 4
80-315(I)A 93.5 110 55 2900 66 4
80-315(I)B 86.4 93 45 2900 65 4
80-315(I)C 82 85 37 2900 63 4
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
100-100 100 12.5 5.5 2900 76 4.5
100-100A 89 10 4 2900 74 4.5
100-125 100 20 11 2900 76 4.5
100-125A 89 16 7.5 2900 74 4.5
100-160 100 32 15 2900 76 4.5
100-160A 93.5 28 11 2900 74 4.5
100-160B 86.4 24 11 2900 72 4.5
100-200 100 50 22 2900 74 4
100-200A 93.5 44 18.5 2900 73 4
100-200B 86.4 37 15 2900 71 4
100-250 100 80 37 2900 69 4
100-250A 93.5 70 30 2900 68 4
100-250B 86.4 60 30 2900 66 4
100-315 100 125 75 2900 66 4
100-315A 93.5 110 55 2900 66 4
100-315B 86.4 93 45 2900 65 4
100-100(I) 160 12.5 11 2900 73 4.5
100-125(I) 160 20 15 2900 74 4.5
100-125(I)A 143 16 11 2900 72 4.5
100-160(I) 160 32 22 2900 79 5.6
100-160(I)A 150 28 18.5 2900 76 5
100-200(I) 160 50 37 2900 79 5.2
100-200(I)A 150 45 30 2900 74 4.5
100-200(I)B 138 40 22 2900 72 4.5
100-250(I) 160 80 55 2900 77 4.8
100-250(I)A 140 70 45 2900 72 4.5
100-250(I)B 100 65 37 2900 70 4.5
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
100-350 100 150 90 2900 57 4
100-350A 87 142 75 2900 75 4
100-350B 82 135 55 2900 75 4
125-100 160 12.5 11 2900 82 4
125-100A 143 10 7.5 2900 77 4
125-125 160 20 15 2900 80 4
125-125A 143 16 11 2900 77 4
125-160 200 32 30 2900 78 4
125-160A 187 28 22 2900 76 4
125-160B 180 24.5 18.5 2900 73 4
125-200 200 50 45 2900 77 5.5
125-200A 187 44 37 2900 76 5.5
125-200B 172 37 30 2900 75 5.5
125-250 200 80 75 2900 75 5
125-250A 187 70 55 2900 74 5.5
125-250B 172 60 45 2900 73 5.5
125-315 200 125 110 2900 70 5
125-315A 187 110 90 2900 70 5
125-315B 172 93 75 2900 69 5
125-315C 160 78 55 2900 67 5
型號 流量 揚程 電機功率 (kw) 轉速 效率 汽蝕余量
(m3/h) (m) (r/min) (%) (m)
150-125 160 20 11 2900 76 4
150-125A 150 16 7.5 2900 77 4
150-160 160 32 22 2900 75 4
150-160A 150 28 18.5 2900 76 4
150-160B 140 24 15 2900 73 4
150-200 160 50 37 2900 77 5.5
150-200A 150 44 30 2900 76 5.5
150-200B 140 38 22 2900 75 5.5
150-250 200 80 75 2900 75 5
150-250A 187 70 55 2900 74 5.5
150-250B 172 60 45 2900 73 5.5
150-315 200 125 110 2900 70 5
150-315A 187 110 90 2900 70 5
150-315B 172 93 75 2900 69 5
ISWD臥式管道離心泵低轉速型號 管道泵流量 臥式管道泵揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
40-125(I) 6.3 5 0.55 1450
40-160(I) 6.3 8 0.55 1450
40-160(I)A 5.5 6 0.55 1450
40-200(I) 6.3 12.5 0.75 1450
40-200(I)A 5.8 11 0.55 1450
40-250(I) 6.3 20 1.5 1450
40-250(I)A 5.8 17 1.1 1450
50-125 6.3 5 0.55 1450
50-160 6.3 8 0.55 1450
50-160A 5.5 6 0.55 1450
50-200 6.3 12.5 0.75 1450
50-200A 5.8 11 0.55 1450
50-250 6.3 20 1.5 1450
50-250A 5.8 17 1.1 1450
50-125(I) 12.5 5 0.55 1450
50-160(I) 12.5 8 0.75 1450
50-160(I)A 11 6 0.55 1450
50-200(I) 12.5 12.5 1.1 1450
50-200(I)A 11.2 10 0.75 1450
50-250(I) 12.5 20 2.2 1450
50-250(I)A 11.7 17.5 1.5 1450
50-250(I)B 10 13 1.1 1450
50-315(I) 12.5 32 4 1450
50-315(I)A 11.7 28 3 1450
50-315(I)B 10 21 3 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
65-125 12.5 5 0.55 1450
65-160 12.5 8 0.75 1450
65-160A 11 6 0.55 1450
65-200 12.5 12.5 1.1 1450
65-200A 11.2 10 0.75 1450
65-250 12.5 20 2.2 1450
65-250A 11.7 17.5 1.5 1450
65-250B 10 13 1.1 1450
65-315 12.5 32 4 1450
65-315A 11.7 28 3 1450
65-315B 10 21 3 1450
65-125(I) 25 5 0.75 1450
65-160(I) 25 8 1.5 1450
65-160(I)A 22 6 1.1 1450
65-200(I) 25 12.5 2.2 1450
65-200(I)A 23.3 11 1.5 1450
65-250(I) 25 20 3 1450
65-250(I)A 22.2 15.8 2.2 1450
65-250(I)B 20 12.8 1.54 1450
65-315(I) 25 32 5.5 1450
65-315(I)A 22.5 26 4 1450
65-315(I)B 20 21 3 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
80-125 25 5, 0.75 1450
80-160 25 8 1.5 1450
80-160A 22 6 1.1 1450
80-200 25 12.5 2.2 1450
80-200A 23.3 11 1.5 1450
80-250 25 20 3 1450
80-250A 22.2 15.8 2.2 1450
80-250B 20 12.8 1.5 1450
80-315 25 32 5.5 1450
80-315A 22.5 26 4 1450
80-315B 20 21 3 1450
80-125(I) 50 5 1.5 1450
80-160(I) 50 8 2.2 1450
80-160(I)A 44.7 6 1.5 1450
80-160(I)B 43.2 5.8 1.5 1450
80-200(I) 50 12.5 4 1450
80-200(I)A 44.7 10 3 1450
80-250(I) 50 20 5.5 1450
80-250(I)A 46 17 4 1450
80-250(I)B 40.5 13 3 1450
80-315(I) 50 32 11 1450
80-315(I)A 46 27.9 7.5 1450
80-315(I)B 40.5 21 5.5 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
100-125 50 5 1.5 1450
100-160 50 8 2.2 1450
100-160A 46 6 1.5 1450
100-200 50 12.5 4 1450
100-200A 44.7 10 3 1450
100-250 50 20 5.5 1450
100-250A 46 17 4 1450
100-250B 40.5 13 3 1450
100-315 50 32 11 1450
100-315A 46 27.9 7.5 1450
100-315B 40.5 21 5.5 1450
100-125(I) 80 5 2.2 1450
100-160(I) 80 8 3 1450
100-160(I)A 72 6.5 2.2 1450
100-200(I) 80 12.5 5.5 1450
100-200(I)A 72 10 4 1450
100-250(I) 80 20 11 1450
100-250(I)A 75 17.5 7.5 1450
100-250(I)B 69 15 5.5 1450
100-315(I) 80 32 15 1450
100-315(I)A 75 27.5 11 1450
100-315(I)B 70 24 11 1450
100-400(I) 80 50 22 1450
100-400(I)A 75 44 18.5 1450
100-400(I)B 70 38 15 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
125-125 100 5 2.2 1450
125-160 100 8 4 1450
125-160A 87 6 4 1450
125-200 100 12.5 7.5 1450
125-200A 89 10 5.5 1450
125-250 100 220 11 1450
125-250A 93.5 17.5 7.5 1450
125-250B 87 15 7.5 1450
125-315 100 32 15 1450
125-315A 91 27 11 1450
125-315B 87 24 11 1450
125-400 100 50 30 1450
125-400A 94 44 22 1450
125-400B 87 37.5 18.5 1450
125-200(I) 160 12.5 11 1450
125-200(I)A 143 10 7.5 1450
125-250(I) 160 20 15 1450
125-250(I)A 147 17 11 1450
125-250(I)B 134 14 7.5 1450
125-315(I) 160 32 22 1450
125-315(I)A 150 28 18.5 1450
125-315(I)B 138 24 15 1450
125-400(I) 160 50 37 1450
125-400(I)A 150 44 30 1450
125-400(I)B 138 38 30 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
150-200 160 12.5 11 1450
150-200A 143 10 7.5 1450
150-250 160 20 15 1450
150-250A 147 17 11 1450
150-250B 134 14 7.5 1450
150-315 160 32 22 1450
150-315A 150 28 18.5 1450
150-315B 138 24 15 1450
150-400 160 50 37 1450
150-400A 150 44 30 1450
150-400B 138 38 30 1450
150-200(I) 200 12.5 15 1450
150-200(I)A 179 10 11 1450
150-250(I) 200 20 18.5 1450
150-250(I)A 187 17.5 15 1450
150-250(I)B 173 14 11 1450
150-315(I) 200 32 30 1450
150-315(I)A 187 28 22 1450
150-315(I)B 173 24 18.5 1450
150-400(I) 200 50 45 1450
150-400(I)A 187 44 37 1450
150-400(I)B 173 37.5 30 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
200-200 200 12.5 15 1450
200-200A 179 10 11 1450
200-250 200 20 18.5 1450
200-250A 187 17.5 15 1450
200-250B 173 14 11 1450
200-315 200 32 30 1450
200-315A 187 28 22 1450
200-315B 173 24 18.5 1450
200-400 200 50 45 1450
200-400A 187 44 37 1450
200-400B 173 37.5 30 1450
200-200(I) 400 12.5 22 1450
200-200(I)A 358 10 18.5 1450
200-250(I) 400 20 30 1450
200-250(I)A 358 16 22 1450
200-250(I)B 322 13 18.5 1450
200-315(I) 400 32 55 1450
200-315(I)A 374 28 45 1450
200-315(I)B 346 24 37 1450
200-400(I) 400 50 90 1450
200-400(I)A 374 44 75 1450
200-400(I)B 347 38 55 1450
200-400(I)C 320 32 45 1450
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
250-250 550 20 45 1450
250-250A 490 16 37 1450
250-315 550 32 75 1450
250-315A 515 28 55 1450
250-315B 476 24 45 1450
250-400 550 50 110 1450
250-400A 515 44 90 1450
250-400B 476 37.5 75 1450
300-400 720 50 132 1450
300-400A 662 44 110 1450
300-400B 609 38 90 1450
300-400C 561 33 75 1450
300-460 720 65 200 1450
300-460A 662 55 160 1450
300-460B 609 45 110 1450
300-460C 561 38 90 1450
300-510 720 80 250 1450
300-510A 662 70.5 200 1450
300-510B 609 62 160 1450
300-510C 561 54.5 132 1450
300-235 720 18 55 970
型號 流量 揚程 電機功率 (kw) 轉速
(m3/h) (m) (r/min)
300-235A 657 15 45 970
300-300 720 28 75 970
300-300A 666 24 75 970
300-300B 623 21 55 970
300-380 720 44 132 970
300-380A 666 38 110 970
300-380B 623 33 90 970
350-250 800 20 75 970
350-250A 715 16 55 970
350-315 800 32 90 970
350-315A 748 28 75 970
350-315B 692 24 75 970
350-400 800 50 160 970
350-400A 750 44 132 970
350-400B 697 38 110 970
400-400 1080 12.5 55 970
400-400A 966 10 45 970
400-500 1080 20 90 970
400-500A 966 17 75 970
400-500B 935 15 55 970
400-625 1080 32 132 970
400-625A 996 27 110 970
400-625B 935 24 90 970
500-400 1200 12.5 75 970
500-400A 1073 10 55 970
500-500 1200 20 110 970
500-500A 1106 17 90 970
500-500B 1040 15 75 970
500-625 1200 32 160 970
500-625A 1106 27 132 970
500-625B 1040 24 110 970


　　二、ISW型臥式管道離心泵結構圖：

ISW型臥式管道離心泵結構圖

　　臥式離心泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼。具有多個(通常為4至12個)向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是臥式離心泵的能量供應裝置。泵殼中央的吸油口與吸油管相連，吸油管的底部裝有單向底閥。泵殼側面的排出口與裝有調節閥的排污管道連接。

　　三、ISW臥式離心泵的工作原理：

　　ISW臥式離心泵啟動后，泵軸帶動葉輪一起高速旋轉，迫使預填充在葉片之間的液體旋轉。在慣性離心力的作用下，液體從葉輪中心徑向移動到外周。液體在流過葉輪的運動過程中獲得能量，靜壓能量增加，流速增加。當液體離開葉輪并進入泵殼時，由于殼內流道的逐漸膨脹，液體會減速，部分動能轉化為靜壓能，Z后切向流入排放管。蝸殼泵殼體不僅是收集從葉輪流出的液體的部件，而且還是動力傳遞裝置。當從葉輪的中心向外周投擲液體時，在葉輪的中心形成低壓區域，并且由于液體之間的總勢能差而將液體吸入葉輪的中心。依靠葉輪的連續運轉，液體被連續地吸入和排出。由臥式離心泵中的液體獲得的機械能轉化為靜壓能的增加。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠幫助到大家。若是大家還想了解更多關于臥式管道離心泵的知識內容，可持續關注本站，沈泉將會為大家時時更新更多相關知識內容。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網

? 點贊 (263) 已幫助人
您的鼓勵是對我們最大的動力
免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞 更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
本文標題： ISW型臥式管道離心泵性能參數選型表及結構圖本文地址：http://www.shuake100.cn/QA/800.html

推薦產品

ISG立式管道離心泵
ISG立式管道離心泵

上海沈泉泵閥制造有限公司為您提供：ISG立式管道離心泵的性能參數表，安裝尺

ISW臥式管道離心泵
ISW臥式管道離心泵

上海沈泉泵閥制造有限公司為您提供：ISW臥式管道離心泵的性能參數表，安裝尺

SPG立式屏蔽管道離心泵
SPG立式屏蔽管道離心泵

上海沈泉泵閥制造有限公司為您提供：SPG屏蔽管道離心泵的性能參數表，安裝尺

CQB-L磁力立式管道離心泵
CQB-L磁力立式管道離心泵

上海沈泉泵閥制造有限公司為您提供：CQB-L磁力管道離心泵的性能參數表，安裝

上海沈泉泵閥制造有限公司管道離心泵,防爆管道離心泵，不銹鋼管道離心泵型號及價格在這一站購買齊全 ???地址：上海市嘉定區綠色經濟工業園 ??備案號：? 滬ICP備10008193號-4

铅山县| 茂名市| 阿拉善左旗| 广饶县| 洪湖市| 临泽县| 漳浦县| 南涧| 庆云县| 榆林市| 长顺县| 利川市| 醴陵市| 远安县| 临夏县| 平谷区| 曲周县| 武鸣县| 澄江县| 麟游县| 小金县| 陵水| 芦溪县| 墨江| 神池县| 永昌县| 赤峰市| 新宁县| 乌鲁木齐县| 高青县| 绥棱县| 甘泉县| 永福县| 江门市| 重庆市| 清原| 宁河县| 台州市| 栾川县| 垦利县| 搜索|
